数控横剪机

产品介绍

产品介绍：

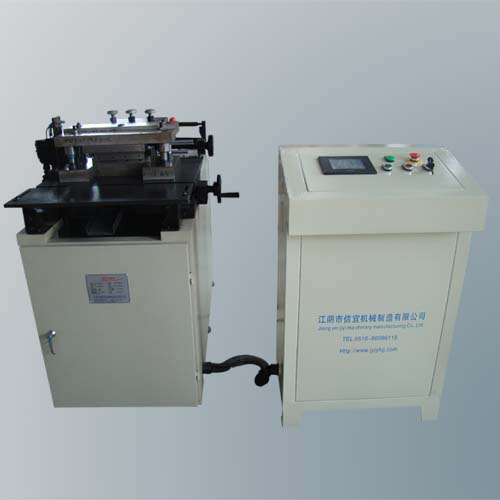

数控横剪机是由机架、送料机、剪切冲孔模具、调孔装置、电器控制柜等组成，是将纵剪好的材料再进行横剪加工的一种数控设备，该产品在变压器行业、电焊机行业、电抗器行业以及其他电器行业得到了广泛的应用，是目前最使用的剪切冲孔加工专用机械，对钢材薄板尤其是矽钢片能够进行连续冲孔、剪切成需要的一定尺寸的长方形条料。
该横剪机可连续冲孔剪切，最多单片可以冲制七个相同孔径的孔。也可以单独的进行连续剪切作业。如果对生产的数量有严格要求可根据需要的片数设定单次剪切数量或多次剪切数量,加工数量达到限额将停止工作数秒再自动重启，往复生产即会将加工总数完成，机器将自动停止工作。该设备生产效率高、安全可靠、加工精度高、操作简便、易学易懂，是当前铁芯加工行业最实用的机型，有效替代了过去剪板机加冲床的生产模式。根据产品规格大小不一特点，常规情况下一人可同时操作两台机器，节约劳动力。
该数控横剪机结构简单、调整操作简易、模具维修研磨装配方便、价格低廉。

主要型号和技术参数

序号项目 HX400型
01 剪切薄板厚度 0.2~0.5mm
02 剪切条料宽度 40~385mm
03 剪切毛刺 ≤0.03mm
04 剪切条料长度公差 ±0.05mm
05 横剪线常规剪切速度 10~29米/分
06 配置校平机卷筒直径活动范围 Φ460mm~520mm
07 横剪机自动调孔左右移动范围 Φ150mm~
08 横剪机最大剪切长度 9999mm
09 送料机主轴外径胶辊外径 Φ32mm
10 横剪机剪刀伺服电机动力 3KW/1只
11 横剪机冲孔伺服电机动力 3KW/1只
12 横剪机送料伺服电机动力 1KW/1只
13 自动调孔装置伺服电机动力 1KW/1只
14 电机总功率 8kw
