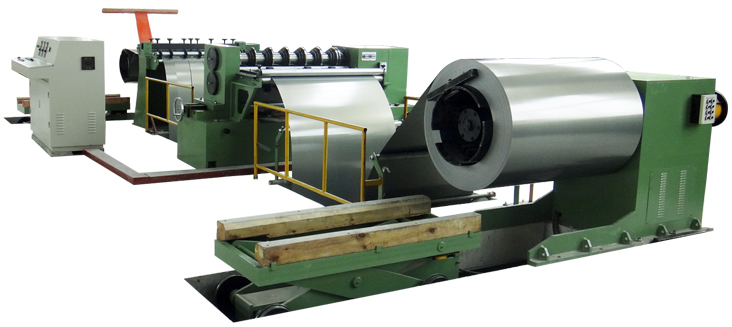

硅钢片纵剪线

变压器硅钢片纵剪生产线是将硅钢片剪切成条料的专用设备。主要由：放料、收卷、导料撑紧、纵剪、张紧等机构组成。本设备采用国际先进的拉剪工艺，刀具采用硬质合金滚剪刀，由可编程控制器实现自动控制，全线运行准确可靠。

ZJX-I型硅钢片纵剪线配制情况

生产线设备 1、10吨液压开卷机（放卷机） 2、液压装卸料小车 3、缓冲坑导向装置 4、固定导向装置 5、纵剪机（其中有Ф125毫米主轴，Ф250毫米硬质合金圆刀） 6、涨紧装置 7、收卷机 8、液压装卸小车 9、液压工作站10、电器控制台 11、随机工具

主要型号和技术参数

序号项目 GJ1000-05型 GJ1250-06型

1 剪切薄板厚度 0.2~0.5mm 0.2~0.5mm

2 滚剪切条料宽度 40~1000mm 40~1250mm

3 剪切毛刺 ≤0.03mm ≤0.03mm

4 剪切条料宽度偏差 ≤0.2mm ≤0.2mm

5 滚剪线剪切线速度 10~62米/分 10~62米/分

6 开卷机卷筒直径活动范围 Φ460mm~520mm

7 收卷机卷筒直径活动范围 Φ460mm~515mm

8 开（收）卷机最大装载负荷量 5T 6T

9 滚剪机主轴外径 Φ120mm Φ120mm

10 导正压紧机单位夹紧力 4~6Kg/cm

11园剪刀外径 Φ198.45mm

12 电机总功率 19kw 1

13 全线总长 11m 12m
